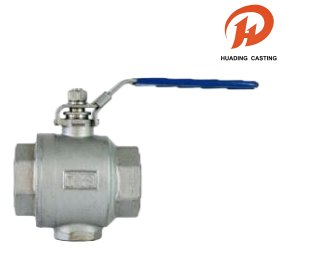

دو ٹکڑوں کے اندرونی دھاگے کے کنکشن بال والوز

یہ دو ٹکڑوں کے اندرونی تھریڈ کنکشن بال والوز میں ایک مضبوط سرمایہ کاری کاسٹنگ باڈی اور بلو آؤٹ پروف اسٹیم ہے، جو حفاظت اور استحکام کو یقینی بناتا ہے۔ استرتا کے لیے ڈیزائن کیا گیا، والوز متعدد تھریڈ معیارات (NPT, BSPT, DIN 2999, ISO 228) کی تعمیل کرتے ہیں اور ISO 5211 ایکچیوٹرز کے براہ راست ماؤنٹنگ کی حمایت کرتے ہیں۔ 1000 PSI کے ورکنگ پریشر اور API 598 جیسے سخت ٹیسٹنگ معیارات کی پابندی کے ساتھ، یہ دو ٹکڑوں کے اندرونی تھریڈ کنکشن بال والوز اعلی کارکردگی والے ایپلی کیشنز کے لیے بنائے گئے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

نام: دو ٹکڑوں کے اندرونی تھریڈ کنکشن بال والوز

مواد: مندرجہ ذیل جدول

MOQ: 100 پی سیز

پیکیج: موٹے بلبلے بیگ کی اندرونی پیکنگ اور کارٹن کی بیرونی پیکنگ، یا سمندر کے قابل پیلیٹ ٹرانسپورٹیشن

کھیپ: DHL، UPS، FedEx، LCL بذریعہ سمندر وغیرہ۔

رواداری: صحت سے متعلق CNC مشینی، رواداری ± 0.01 ملی میٹر

معائنہ: جرمن CMM مکمل معائنہ، صفر عیب

OEM اور ODM: OEM اور ODM قبول، تیزی سے نمونہ بنانا

وقت: سخت کوالٹی کنٹرول، وقت پر ترسیل

سروس: اپنی مرضی کے حصوں کے لئے وسیع مواد کا انتخاب

دو ٹکڑوں کے اندرونی دھاگے کے کنکشن بال والوز

یہ دو ٹکڑوں کے اندرونی تھریڈ کنکشن بال والوز پائپ تھریڈ کے معیارات کی تعمیل کرتے ہیں جن میں NPT، BSPT، DIN 2999، اور ISO 228 شامل ہیں، اور ایک آئی ایس او 5211 ڈائریکٹ ماؤنٹنگ ڈیزائن کے ساتھ ایکچیوٹرز کے لیے لاکنگ ڈیوائس بھی شامل ہیں۔ 1000 PSI (PN63) W.O.G کے ورکنگ پریشر کے لیے درجہ بندی، دو ٹکڑوں کے اندرونی دھاگے کے کنکشن بال والوز کا API 598، GB/T 13927، اور ISO 5208 معیارات کے مطابق سختی سے تجربہ کیا جاتا ہے تاکہ درخواست کی درخواستوں میں قابل اعتماد کارکردگی کی ضمانت دی جا سکے۔

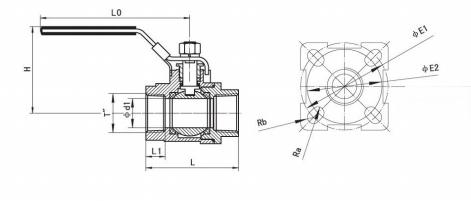

بال والوز تکنیکی کردار اور عام ڈرائنگ

برائے نام	پائپ	ڈائمینشن
ڈی آئی اے (ملی میٹر)	تھریڈ	d1	L	L1	H	L0	را	آر بی	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	R6.75	Φ125	Φ102

بال والو مواد کی فہرست

حصہ کا نام	مواد
جسم	WCB CF8 CF8M
CAP	WCB CF8 CF8M
گیند	SS304 SS304 SS316
سیٹ	پی ٹی ایف ای
STEM	SS304 SS304 SS316
GLAND	SS304
پیکنگ	پی ٹی ایف ای
گاسکیٹ	پی ٹی ایف ای
واشر	پی ٹی ایف ای
نٹ	SS304
اسپرنگ واشر	SS304
لاکر	SS304
ہینڈل	SS304
کور	پلاسٹک
