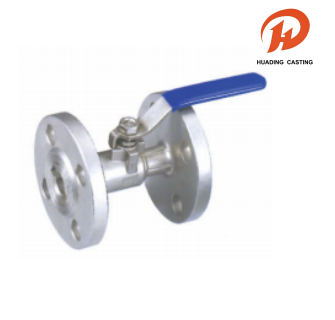

ایک ٹکڑا فلینج بال والوز

ہمارے ون پیس فلینج بال والوز کو صنعتی ایپلی کیشنز کی وسیع رینج میں اعلیٰ کارکردگی اور قابل اعتماد فراہم کرنے کے لیے بنایا گیا ہے۔ استرتا کو ذہن میں رکھتے ہوئے ڈیزائن کیا گیا، یہ والوز 1.6، 2.5، 4.0 اور 6.4 MPa کے ورکنگ پریشر کو سپورٹ کرتے ہیں اور 1/2" سے 10" کے سائز میں دستیاب ہیں۔ یہ متنوع ذرائع ابلاغ کے ساتھ استعمال کے لیے موزوں ہیں، بشمول پانی، گیس، تیل، اور corrosive acids جیسے نائٹرک اور acetic acid۔ One Piece Flange Ball Valves بہترین تھرمل موافقت پیش کرتے ہیں، PTFE سیل کے ساتھ 180°C سے کم درجہ حرارت پر یا PPL سیل کے ساتھ 300°C تک مؤثر طریقے سے کام کرتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

نام: ایک ٹکڑا فلینج بال والوز

مواد: مندرجہ ذیل جدول

MOQ: 100 پی سیز

پیکیج: موٹے بلبلے بیگ کی اندرونی پیکنگ اور کارٹن کی بیرونی پیکنگ، یا سمندر کے قابل پیلیٹ ٹرانسپورٹیشن

کھیپ: DHL، UPS، FedEx، LCL بذریعہ سمندر وغیرہ۔

رواداری: صحت سے متعلق CNC مشینی، رواداری ± 0.01 ملی میٹر

معائنہ: جرمن CMM مکمل معائنہ، صفر عیب

OEM اور ODM: OEM اور ODM قبول، تیزی سے نمونہ بنانا

وقت: سخت کوالٹی کنٹرول، وقت پر ترسیل

سروس: اپنی مرضی کے حصوں کے لئے وسیع مواد کا انتخاب

ایک ٹکڑا فلینج بال والوز

ان ون پیس فلینج بال والوز کے ڈیزائن میں حفاظت اور تعمیل سب سے اہم ہے۔ وہ سخت بین الاقوامی معیارات پر عمل پیرا ہیں، جس میں ANSI B16.5 فلینجز اور ANSI B16.10 آمنے سامنے کے طول و عرض ہیں۔ مزید برآں، خطرناک ماحول میں آپریشنل حفاظت کو یقینی بنانے کی درخواست پر فائر سیف (API 607) اور اینٹی سٹیٹک ڈیوائسز دستیاب ہیں۔ ANSI B16.34 اور API 598 معیارات کے مطابق ہر یونٹ سخت جانچ سے گزرتا ہے۔ چاہے عام افادیت کے لیے ہو یا خصوصی کیمیکل پروسیسنگ کے لیے، ہمارے ون پیس فلینج بال والوز آپ کی سیال کنٹرول کی ضروریات کے لیے ایک مضبوط، موافق اور اعلیٰ معیار کا حل فراہم کرتے ہیں۔

فلینج بال والوز تکنیکی کردار اور عام ڈرائنگ

این پی ایس	1.6MPa، 2.5MPa، 4.0MPa، 6.4MPa
این پی ایس	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

بال والو مواد کی فہرست

حصہ کا نام	مواد
جسم	CF8M/WCB
سیٹ	پی ٹی ایف ای
CAP	CF8M/WCB
سیل gasket	پی ٹی ایف ای/گرافائٹ
گیند	SS316
STEM	SS316
اسٹیم سیل	پی ٹی ایف ای
پیکنگ	پی ٹی ایف ای/گرافائٹ
پیکنگ گلینڈ	SS316
پیکنگ گلینڈ	CF8M/WCB
پن بند کریں۔	SS304
GLAND BOLT	SS304
اسنیپ رنگ	65MN
ہینڈل	KT33-8
بولٹ سیٹ کریں۔	SS304
