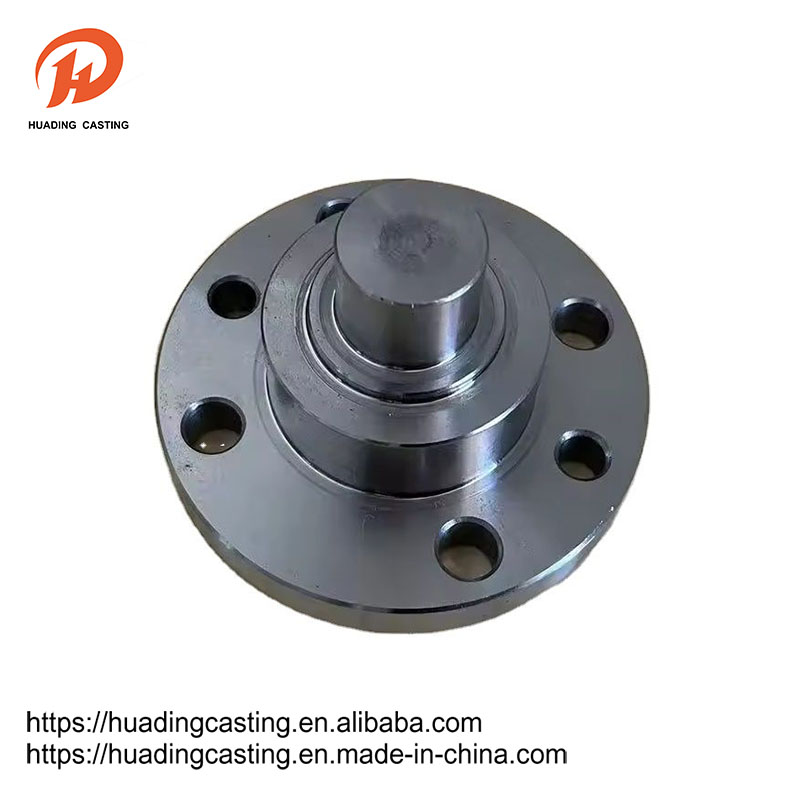

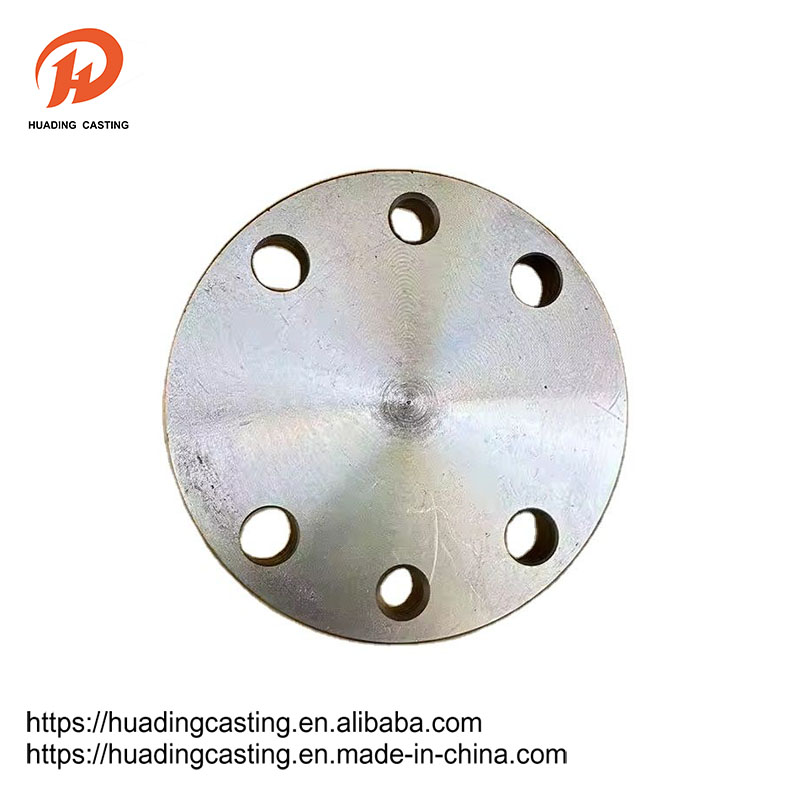

flange

فلانج شافٹ اور شافٹ کے درمیان جڑا ہوا ایک حصہ ہے ، جو پائپ سروں کے مابین رابطے کے لئے استعمال ہوتا ہے۔ یہ دو آلات ، جیسے ریڈوسر فلانج کے مابین رابطے کے ل the سامان کی درآمد اور برآمد پر فلانج میں بھی مفید ہے۔ فلانج کنکشن یا فلانج جوائنٹ سے مراد ایک علیحدہ کنکشن ہے جو مشترکہ سگ ماہی ڈھانچے کے ایک گروپ کے طور پر فلانگس ، گاسکیٹ اور بولٹ کے ذریعہ جڑا ہوا ہے۔ فلانج میں سوراخ ہیں اور بولٹ دونوں فلنگس کو مضبوطی سے جڑے ہوئے بناتے ہیں۔ فلانج کو گاسکیٹ کے ساتھ مہر لگا دیا گیا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

فلنگس کو تھریڈڈ کنکشن (تھریڈ کنکشن) میں تقسیم کیا جاتا ہے ، فلانگس ، ویلڈیڈ فلانگس اور کلیمپ فلانگس۔ فلنگس جوڑے میں استعمال ہوتے ہیں ، کم دباؤ والے پائپوں کے لئے تار فلنگس کا استعمال کیا جاسکتا ہے ، اور چار کلو گرام سے زیادہ دباؤ کے لئے ویلڈیڈ فلنگس کا استعمال کیا جاسکتا ہے۔ دونوں فلانگوں کے مابین گاسکیٹ رکھیں اور انہیں بولٹ سے باندھ دیں۔ مختلف پریشر فلانج موٹائی مختلف ہے ، وہ مختلف بولٹ استعمال کرتے ہیں۔ پمپ اور والوز ، جب پائپ لائنوں سے منسلک ہوتے ہیں تو ، ان آلات کے مقامی حصے بھی اسی طرح کے فلانج شکلوں میں بنائے جاتے ہیں ، جسے فلانج کنکشن بھی کہا جاتا ہے۔ تمام جڑنے والے حصے جو دو طیاروں کے آس پاس بولٹ کے ذریعہ منسلک ہوتے ہیں اور ایک ہی وقت میں بند ہوتے ہیں انہیں عام طور پر "فلانگس" کہا جاتا ہے ، جیسے وینٹیلیشن پائپوں کا کنکشن ، اور اس قسم کے حصے کو "flanged حصے" کہا جاسکتا ہے۔ لیکن یہ تعلق صرف سامان کا ایک حصہ ہے ، جیسے فلانج اور پمپ کا کنکشن ، پمپ کو "فلانج پرزے" کہنا اچھا نہیں ہے۔ نسبتا small چھوٹے جیسے والوز وغیرہ ، "فلانج پارٹس" کہا جاسکتا ہے۔

پروڈکٹ پیرامیٹر

dn	پائپ ڈے	کنکشن کا سائز				C	N	H	این پی ٹی
dn	A	D	K	L	n	C	N	H	این پی ٹی
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
